主控板是产品中主要部位,在主控板设计必须考虑到每个部件的应用,其中主控板连接线是整个电路板与外部部件信号传输的主要部位,所以ATM机生产厂商,在设计主控板连接线非常谨慎,一般都会选用日本JST进口连接器确保产品的质量,下面捷福欣连接线加工厂浅讲一款ATM机内部主控板连接线。




ATM机主控板连接线需要通过的测试电压300V,绝缘阻抗≥5MΩ,客户一般对连接线束加工都会有机械性能的要求。

一、主要安装在设备内部应用环境所要求的各不相同,那么ATM机主控板连接线的机械特性如下:


1、信号传输线端子拉力≥2.5Kgf。

2、电源信号线端子拉力≥6.0Kgf

3、压着参数前脚0.6mm,后脚1.55mm。


二、主控板连接线加工流程。

1、取出UL1061#26AWG与22#线束裁线端压,捷福欣线束加工厂端子一般根据客户需求选用JST、HRS国外进口端子。

2、根据客户图纸组立连接器,过程中必须自检是否组立到位,如果组立不到位会产生断路无法正常使用。

3、在组立另一端穿编制网管,在规定的尺寸扎带包扎,确保编制网管不会脱落。

4、组立另一端连接器,过程中必须自检是否组立到位。

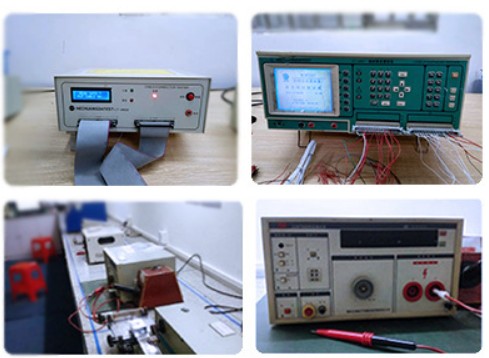

5、100%全检是线束加工厂必须操作的流程,在全检过程中必须测试客户要求的全部性能。

6、全检完成后按照客户指定的方式进行包装。


主控板连接线加工、定制、线束加工,线束加工厂家找捷福欣,正华兴专业从事线束、连接线加工、定制行业22年,主要生产只能家居线束、汽车线束、金融设备线束等连接线加工。咨询热线:0755-23019211  官网:http://www.zhxkj.cn/?   诚信通:https://d481.1688.com
